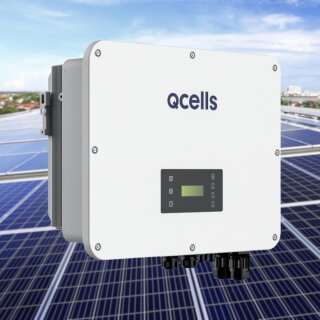

Q-Cells Q.VOLT H25T-XP
Technische Spezifikationen
INPUT - DC
- Max. empfohlene PV-Leistung (kWp): 50
- Max. PV-Eingangsspannung (V): 1000 (600)
- Max. Eingangsstrom (Kurzschlussstrom) (Input A / Input B / Input C) (A): 36 (45) / 36 (45) / 36 (45)
- MPPT-Spannungsbereich (Startbetriebsspannung) (V): 160 - 950 (200)
- Anzahl MPP-Tracker / Stränge pro MPPT-Tracker: 3 / A:2, B:2, C:2
OUTPUT - AC
- Nennleistung AC (kW): 25
- Nennstrom (A): 36,3
- Max. Scheinleistung (kVA): 22
- Netznennspannung (V): 230 / 400; 220 / 380, 3L / N / PE
- Netznennfrequenz (Hz): 50 / 60, ± 5
- Max. Dauerstrom (A): 41,7
- Verschiebeleistungsfaktor: 1 (einstellbar von 0,8 führend ~ 0,8 nacheilend)
- THDi, Nennleistung (%): < 3
INPUT - AC
- Max. AC-Scheinleistung (kVA): 25
- Max. Stromstärke (A): 50
- Netznennspannung (V): 230 / 400; 220 / 380, 3L / N / PE
- Netznennfrequenz (Hz): 50 / 60, ± 5
OUTPUT - AC / EPS (MIT BATTERIE)
- EPS-Nennleistung (kVA): 25
- Nennspannung (V): 400 / 230
- Max. Lade- / Entladestrom der Batterie (A): 60 (30 × 2)
- Anzahl der Batterieeingänge: 2
- EPS-Spitzenleistung (kVA): 2-fache Nennleistung für maximal 10 s
- Umschaltzeit (ms): < 10
- THDv, lineare Belastung (%): < 3
WIRKUNGSGRAD
- MPPT-Wirkungsgrad (%): 99,9%
- Eurowirkungsgrad (Euro Efficiency) (%): 97,7
- Max. Wirkungsgrad (%): 98
KONFORMITÄT
- Sicherheit: EN 62109-1 / EN 62109-2
- EMC: EN 61000-6-1/ EN 61000-6-2/ EN 61000-6-3/ EN 61000-6-4/ EN 61000-3-11/ EN 61000-3-12/ EN 5011/ IEC 62920
- AC-Hilfsstromversorgung (APS): Integriert
- Zertifizierung: VDE 4105 / TOR
SICHERHEIT UND SCHUTZ
- Überspannungsschutz: AC (Typ II) / DC (Typ II)
- Lichtbogenunterbrecher/-erkennung (AFCI): Optional
- Aktives Anti-Islanding-Verfahren: Frequenzverschiebung
- Integrierte Sicherheitsfunktionen: Über- / Unterspannungsschutz, DC-Verpolungsschutz, Netzüberwachung, Fehlerstromerkennung, Überwachung Rückspeisestrom, Überhitzungsschutz, Überwachung DC-Einspeisung, DC-Isolationsschutz, Isolationswiderstandsmessung
UMWELTGRENZWERT
- Schutzgrad: IP66
- Schutzklasse: Klasse I
- Betriebstemperaturbereich (°C): −35 - +60 (Derating ab +45)
- Max. Einsatzhöhe über Meeresspiegel (m): 3000
- Relative Luftfeuchtigkeit (%): 0 - 100 (nicht kondensierend)
- Lagerungstemperatur (°C): −40 - +65
- Überspannungskategorie: Netz: III, Batterie: II, PV: II
- Typische Geräuschemission (dB): < 45
ALLGEMEINE DATEN
- Abmessungen (B × H × T) (mm): 696 × 526 × 240
- Gewicht (kg): 47
- Kühlkonzept: Intelligente Kühlung
- Topologie: Trafolos
- Stromverbrauch (Nacht): < 5 W
- Kommunikationsschnittstellen: Meter (RS-485), DI × 2, DO × 1, Modbus (RS485)
- LCD-Display: Hintergrundbeleuchtung, 20 × 4 Zeichen
Hohe Erträge dank 3 MPPTs
Drei unabhängige MPP-Tracker gewährleisten Stabilität und optimale Erträge auch bei Teilverschattung oder variierenden Modulausrichtungen.
Maximale PV-Ausnutzung
Ermöglicht mit 200 % PV-Überdimensionierung, 36 A PV-Eingangsstrom pro MPPT, eine maximale Energieausbeute.
Flexible Systemskalierung
Erweiterbar durch Parallelschaltung von bis zu drei Wechselrichtern auf 90 kW AC-Leistung und 280 kWh Speicherkapazität ― ideal für Gewerbe und kleine Industrie.
Starke Monitoring- & Serviceplattform
Q.HOME+ ESS liefert Echtzeitüberwachung, Remote Service und smartes Energiemanagement.
Mikronetz- & Generatorbetrieb
Sicherer Back-Up Betrieb mit PV, Batterie und Generator – mehr Energieunabhängigkeit.
Flexible Speicheroptionen
Dual-Batterieeingang ermöglicht den Parallelbetrieb unterschiedlicher Batterietypen – ideal für Nachrüstungen und hybride Speicherkonzepte.
Langfristige Sicherheit
Maximale Investitionssicherheit dank einer 10-jährigen Herstellergarantie ― für dauerhafte Zuverlässigkeit.
Hohe Flexibilität
Kompatibel mit den Qcells Batterien Q.SAVE G3, Q.SAVE B-X 3.6 kWh und Q.SAVE B-X 5.1 kWh - maximale Flexibilität für maßgeschneiderte Lösungen je nach Bedarf.
Die ideale Lösung für:
Kommerzielle und industrielle Anwendungen
| Produkteigenschaft |
Wert |
| Hersteller: |
Q-Cells |
