Elektrische Fußbodenheizung HoWaTech DRY 520 - 1,0-15m²
speziell für Laminat und Parkettböden in schwimmender Verlegung

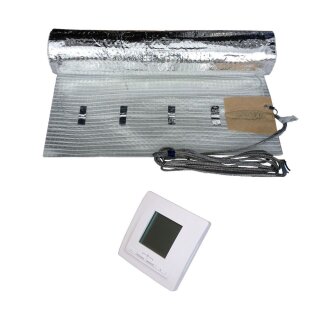

Heizdraht vorverlegt auf Aluminium-kaschierter Matte inkl. Fußbodentemperaturregler 520 mit integrierter Zeitschaltuhr inkl. Fühlerleitung
Das Prinzip:
Die Heizung besteht aus einem auf Aluminium-Matte aufgebrachten (mäanderförmig / in Schlaufen) Festwertwiderstand-Heizdraht, welcher elektrischen Strom in Wärme umwandelt. Die Matten sind 50cm breit und in verschiedenen Längen von 2-20m (1-10m²) erhältlich. Durch einen gleichbleibenden Verlegeabstand und den festgelegten Widerstandswert (pro Laufmeter Kabel) wird eine Leistung von 150W/m² erreicht. Es können (sofern notwendig) beliebig viele Matten miteinander kombiniert werden; begrenzt wird dies durch die maximal Stromaufnahme der Stromkreises (i.d.R. 16A bei 230V AC/50Hz) oder den maximalen Schaltstrom des eingesetzen Regelgerätes.
Die Funktion:
Der Heizleiter ist ein sog. Twin-Heizdraht, d.h., dass durch die interne Konstruktion der Heizlitze, die Anschlussleitungen nur an einem Ende des Heizkabels vorhanden sind; das andere Ende ist "blind" gelegt. Dies vereinfacht die Verlegung und den Anschluss, da vom Ende der Heizkabels die "stromrückführende" Leitung" nicht mehr separat zum Anschluss zurück geführt werden muss, sondern diese unsichtbar direkt neben der "stromhinführenden" Leitung liegt. Der Heizdraht hat (je nach Größe der Heizfläche) einen Durchmesser von knapp 2 mm.
Generell arbeitet eine elektrische Flächenheizung (bei anliegender Spannung) mit konstanter Nennleistung. Durch den Einsatz eines Fußbodentemperaturreglers (mit oder ohne Raumtemperaturmessung) wird die Heizung in Abhängigkeit der jeweilig gemessenen Temperatur zu- oder abgeschaltet und hält diese somit konstant.
Die erreichbare Oberflächentemperatur bei Nutzung einer Flächenheizung kann nicht pauschal angegeben werden; diese ist von vielen Faktoren, wie z.B. derzeitiger Raumtemperatur, Aussentemperatur und Sonneneinstrahlung, Dämmung von Boden Wänden und Fenstern etc) sowie der Einstellung und Typ des Regelthermostates ab. Bei Holzoberbelägen sollte eine Termperatur von 27-30°C nicht überschritten werden. Durch eine konstante Leistungsabgabe kann eine elektrische Fußbodenheizung zur Deckung des Wärmebedarfes eines Raumes hinzugerechnet werden.
Die Vorteile:
- zum Anschluss an das vorhandene 230V/50Hz (Wechselstrom-Netz)
- für Flächen von 1 bis 20m²
- konstante Heizleistung von ca. 150 Watt/m² (+/- 5%)
- sehr leichte und schnelle Verlegung
- sehr schnelle Wärmeentwicklung, sehr schnelle Reaktionszeiten
- Ideal für die Renovierung/Sanierung
- nur ca. 2mm Einbauhöhe
- Energieeinsparung ggü. herkömmlichen Fußbodenheizungssystemen
- keine Warmwasser-Zentralheizung notwendig
- absolut wartungsfrei
- nahzu Elektrosmogfrei durch Twin-Technik mit geerdeter Abschirmung
- für alle Räume geeignet
- für alle gängigen Holz-Oberbeläge (Laminat, Parkett etc.), sofern fußbodenheizungstauglich
Technische Details
- Anschluß 230V AC 50Hz
- Nennleistung ca. 150 Watt pro Quatratmeter (+/-5%)
- Heizleiterdurchmesser ø1,18-1,62mm
- minimaler Biegeradius 30mm
- Verlegeart mäander
- Twin-Heizleitertechnik
- Kaltleiteranschlußlänge ca. 4m
- Mattennbreite 50cm
- Mattenlänge: 2 - 30m (je nach Mattenfläche)
Paketgrößen:
Unsere HoWaTech® Classic-Pakete gibt es in 11 Standard-Größen..
1,0m² (eine Heizmatte 0,5x2,00m), Artikelnummer 206029
1,5m² (eine Heizmatte 0,5x3,00m), Artikelnummer 206030
2,0m² (eine Heizmatte 0,5x4,00m), Artikelnummer 206031
3,0m² (eine Heizmatte 0,5x6,00m), Artikelnummer 206032
4,0m² (eine Heizmatte 0,5x8,00m), Artikelnummer 206033
5,0m² (eine Heizmatte 0,5x10,00m), Artikelnummer 206034
6,0m² (eine Heizmatte 0,5x12,00m), Artikelnummer 206035
7,0m² (eine Heizmatte 0,5x14,00m), Artikelnummer 206036
8,0m² (eine Heizmatte 0,5x16,00m), Artikelnummer 206037
9,0m² (eine Heizmatte 0,5x18,00m), Artikelnummer 206038
10,0m² (eine Heizmatte 0,5x20,00m), Artikelnummer 206039
12,0m² (eine Heizmatte 0,5x24,00m), Artikelnummer 206070
15,0m² (eine Heizmatte 0,5x30,00m), Artikelnummer 206071
Nicht verfügbare "Zwischenflächen" (z.B. 11m²) erhält man durch die Kombination von 2 oder mehreren unterschiedlicher Matten, wobei die Auswahl beliebig (z.B. 5+6m²; 10+1m²; 3+2+6m² usw.) erfolgen kann. Bei der Berechnung sind der maximal zulässige Gesamtstrom des genutzen Stromkreises (Zuleitungsquerschnitte und Leitungschutzschalter) und des jeweiligen Regelgerätes unbedingt zu beachten!
Hinweis: Arbeiten an elektrischen 230V-Anlagen erfordern ausreichende handwerkliche Kenntnisse und dürfen nur von autorisierten Fachleuten durchgeführt werden. Bei Arbeiten an elektrischen Arbeiten muss sichergestellt sein, dass sämtliche Bauteile vom Netz getrennt sind!
Grundsätzlich gelten die gesetzliche Bestimmungen der VDE 0100 (D); ÖVEÖNORM E8001-1 (A); SEV1000 (CH)
